ОТАН САР3У-Э712 Код KZ

Назначение:

Электронный счетчик ОТАН САР3У-Э712 трехфазный многотарифный трансформаторного включения предназначен для коммерческого и технического учета используемой и возвращаемой активной и реактивной энергии, мгновенной и максимальной мощности и других параметров качества электрической энергии в режиме одно- и многотарифности в трехфазных трехпроводных или четырехпроводных сетях переменного тока. Счетчик имеет оптический ИК-порт, который используется для чтения данных со счетчика и настройки параметров счетчика локально. На лицевой панели счетчика имеется металлическая пластина, на которую встроенным магнитом прикрепляется оптический преобразователь (оптическая головка). В счетчике также имеется промышленный проводной интерфейс передачи данных RS-485 (протокол передачи ModBus). Счетчик может эксплуатироваться автономно или может быть подключен к внешним модемам и добавлен в систему АСКУЭ. С помощью пульта дистанционного управления (ПДУ) в счетчике предусмотрена возможность управления индикацией, выводимой на ЖКИ-дисплей различной интересующей информации. Оптический преобразователь (МЭК 61107) поставляются по отдельному заказу.

60600 тг
Где купить?

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

  • 70 500 часов - Средняя наработка до отказа
  • 1,5 года - Гарантийный срок эксплуатации с даты выпуска
  • лет - Межповерочный интервал счётчика
  • 24 года - Средний срок службы

Соответствие счетчика требованиям ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и 0,5 S», ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии», СТ 233- 1910-06-ТОО-12-2011 «Счетчики электронные электрической энергии» при соблюдении потребителем условий транспортирования и хранения.

 ПАРАМЕТРЫ



СА3У-Э712



Класс точности:

По активной энергии

По реактивной энергии



0,2S

1,0



Номинальное напряжение,V

3х100

3х57,7/100

3х220/380

Номинальный (максимальный) ток, А

5 (7,5)

Рабочий диапазон напряжения, V

Uном ± 15%

Частота сети, Hz

50 ± 2 %

Порог чувствительности, A, не более По активной энергии

По реактивной энергии



0,005

0,01

Активная и полная потребляемая мощность в цепи напряжения при номинальном напряжении и номинальной частоте должна быть не более, W и V.А соответственно



2, 10

Рабочий диапазон температур, °С

в диапазоне от -25…-40°С допускается потеря контрастности индикатора. При повышении температуры данные учета потребления электроэнергии на индикаторе восстанавливаются без искажений



-40…+60°С

Постоянная счетчика по активной энергии, imp/kW.h

16000

Постоянная счетчика по реактивной энергии, imp/kvar.h

16000

Скорость связи со счетчиком по цифровому интерфейсу, бод/сек

9600

Хранение в памяти информации о накопленной энергии (раздельно по активной и реактивной составляющим, по направлениям передачи энергии, по 4 тарифам):

  1. 15-минутных интервалов с указанием квадранта; глубиной
  2. за сутки; глубиной
  3. суммированные показания на конец суток; глубиной
  4. за месяц; глубиной



45 суток

45 суток

45 суток

24 месяца

Хранение в памяти информации о максимальной мощности

(раздельно по активной и реактивной составляющим, по направлениям передачи энергии, по 4 тарифам):

  1. за сутки с указанием времени макс. мощности; глубиной
  2. за месяц с указанием даты и времени макс.мощности







45 суток

24 месяца

Степень защиты корпуса

IP 51

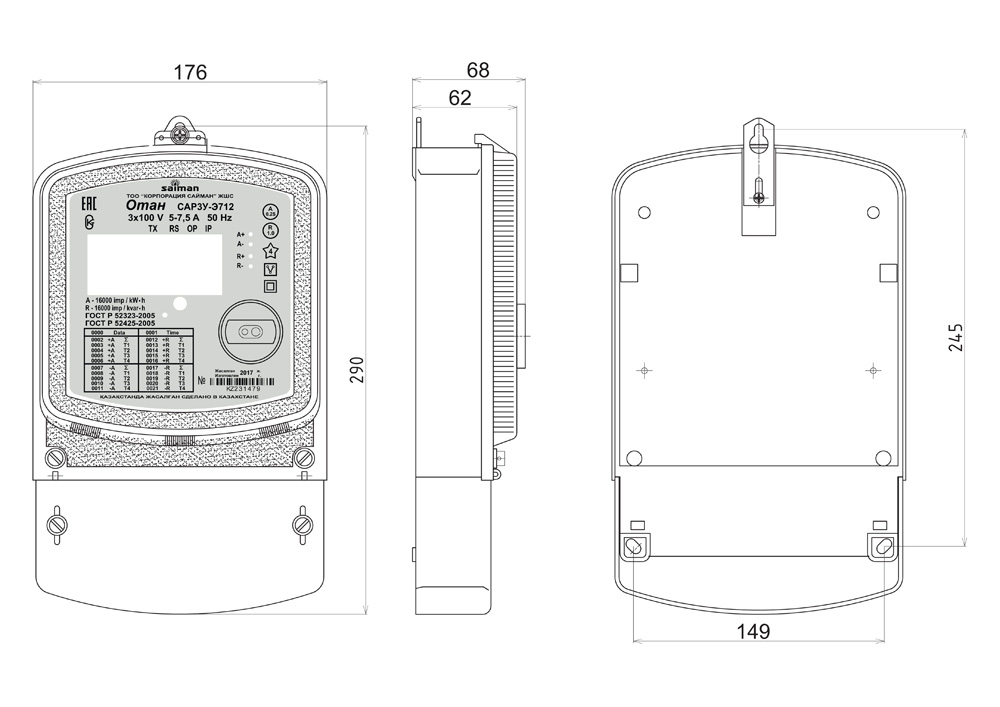

Габаритные размеры, mm, не более

290*176*68

Установочные размеры, mm, не более

245*149

Масса, kg, не более

1,5

Межповерочный интервал, лет

8

Срок службы, лет

24

Гарантийный срок, лет

1,5

Интерфейс RS-485

+
