ШУЭ-23-1Н-00-08 Код ZW47
Назначение:
Шкафы учета электроэнергии с однофазным или трехфазным электросчетчиком с автоматическими выключателями предназначены для распределения и учета электрической энергии напряжением 220В, 3х220/380В, а также для защиты линий потребителя при перегрузках и коротких замыканиях.
Шкафы могут выполняться как без комплектации, так и с комплектацией – базовой. По требованию Заказчика комплектация может меняться.
Шкафы устанавливаются в закрытых помещениях - в квартирах, индивидуальных домах, на дачах, и.т.д.
Соответствие требованиям технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Изготовление шкафов учета электроэнергии является одним из приоритетных направлений в нашем производстве. Мы поможем Вам решить задачи по комплектации, сборке, монтажу и обслуживанию шкафного оборудования. Поможем подобрать электрооборудование и собрать ШУЭ по типовым принципиальным и монтажным электрическим схемам. Кроме того, принимаем заказы на ШУЭ с нестандартными электрическими схемами и габаритами.

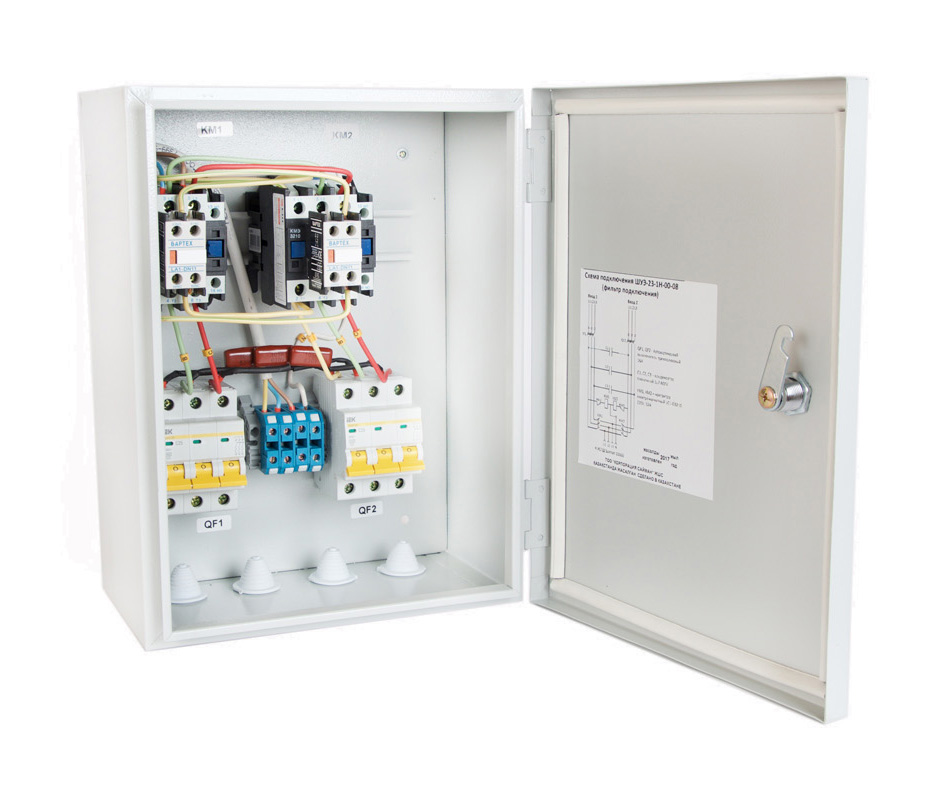

Закрытая металлическая конструкция шкафного типа, крепление шкафа настенное. Конструкция шкафов предусматривает защиту от несанкционированного доступа, имеет замок с надёжным запирающим устройством и индивидуальным ключом.
Шкафы изготовлены из стали. Порошковая покраска, устойчивая к воздействию атмосферных осадков. Цвет – светло-серый.
Условия хранения шкафов такие же, как для установленных в них счетчиков.
Допустимый срок хранения до ввода в эксплуатацию – 12 месяцев.
При превышения срока хранения счетчик должен пройти метрологическую поверку.
24 месяца со дня ввода в эксплуатацию при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
Номинальное рабочее напряжение, V |
220 |
|
Частота сети, Hz |
50±2% |
|
Номинальный рабочий ток, А |
25 |
|
Степень защиты корпуса |
IP 40 |
|
Класс защиты по электробезопасности |
1 |
|
Категория исполнения |
УХЛ 2,1 |
|
Рабочий диапазон температур, °С |
-10…+40°С |
|
Габаритные размеры, mm |
250*330*150 |
