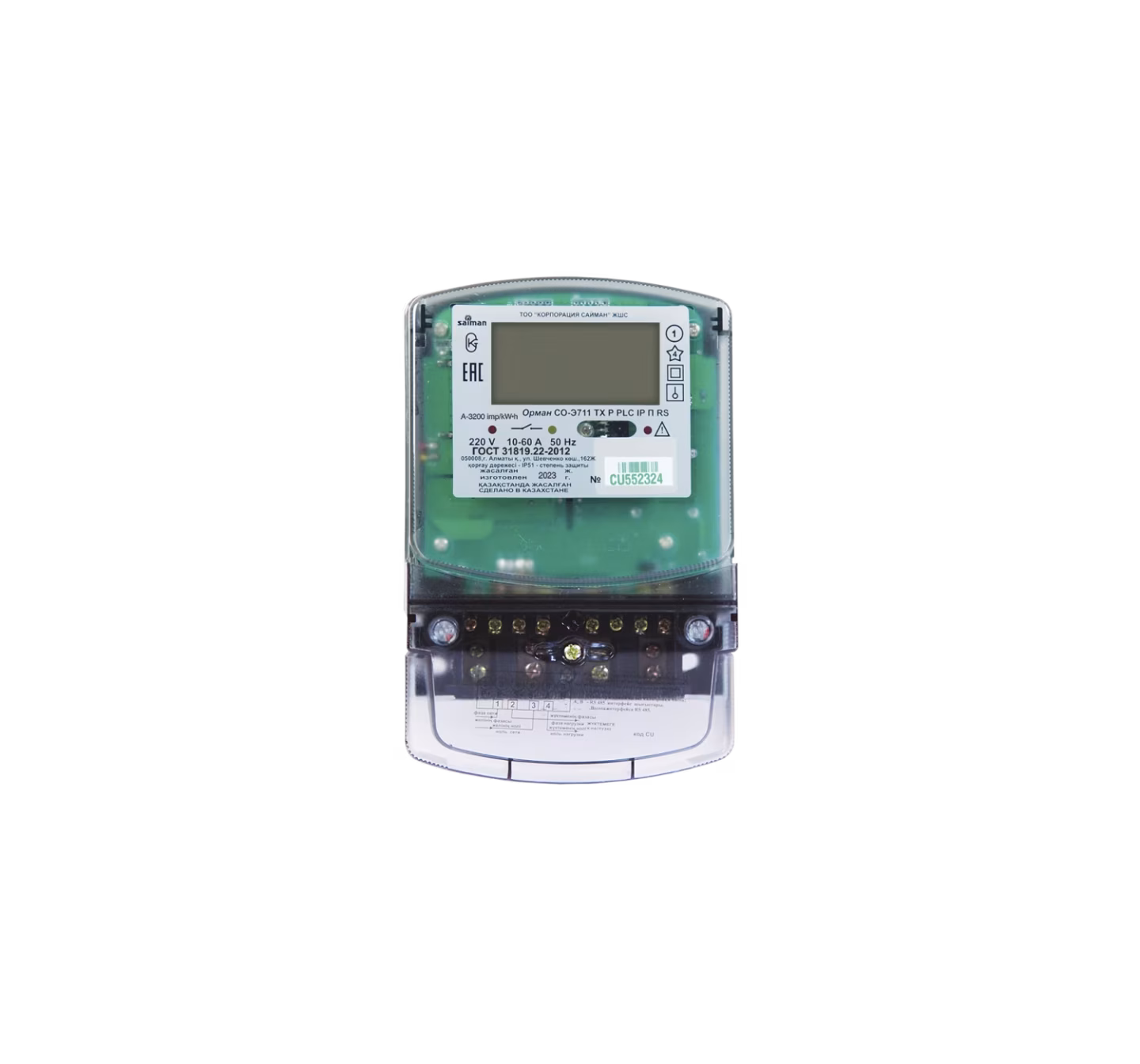

Однофазный многотарифный с функцией PLC ОРМАН СО-Э711 ТХ P PLC IP П RS 220V 10(60)A Код CU
Назначение:
Электронный счетчик Однофазный многотарифный с функцией PLC ОРМАН СО-Э711 ТХ P PLC IP П RS 220V 10(60)A Код CU активной энергии переменного тока с телеметрическим выходом предназначен для учета электрической активной энергии в однофазных цепях переменного тока по одному или нескольким тарифам со встроенным PLC-модемом передачи данных по силовой сети 0,4 kV. Функции PLC используется для чтения данных со счетчиков в удаленном режиме. Счетчик снабжен реле управления нагрузкой, что позволяет управлять нагрузкой с заданными ограничениями, а в необходимых случаях отключить нагрузку от сети.
Похожие товары
описание
При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.
- 210 000 часов - Средняя наработка до отказа
- 1,5 года - Гарантийный срок эксплуатации с даты выпуска
- 8 лет - Межповерочный интервал счётчика
- 24 года - Средний срок службы
Соответствие счетчиков требованиям: ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»; ГОСТ 31819.21-2012 (IEС 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов 1 и 2»; СТ041040001863-ТОО-18-2022 «Счетчики электронные электрической энергии» при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
ПАРАМЕТРЫ |
Однофазный многотарифный с функцией PLC ОРМАН СО-Э711 ТХ P PLC IP П RS 220V 10(60)A Код CU |
|
Класс точности при измерении активной энергии Класс точности при измерении реактивной энергии |
1,0 не нормируется |
|
Номинальное напряжение, V Предельный рабочий диапазон напряжений, V |
220 176-253 |
|
Номинальный (максимальный) ток, А |
10 (60) |
|
Частота сети, Hz |
50 ±2 % |
|
Порог чувствительности, A, не более |
0,04 |
|
Активная и полная мощности, потребляемая цепью напряжения при номинальных значениях напряжения не более, W и V.A соответственно |
2,0 (10) |
|
Потребляемая полная мощность в токовой цепи при номинальном токе и номинальной частоте не более, V.А |
4,0 |
|
Счетчик имеет телеметрический выход с передаточным числом, imp/kWh |
1600 |
|
Погрешность хода часов не более, сек/сут |
±2 |
|
При отключении напряжения сети часы работают от резервного источника питания. Ресурс резервного источника питания, лет |
10 |
|
Количество тарифных зон |
1-4 |
|
Цена младшего разряда дисплея, kW.h |
0,01 |
|
Счетный механизм – ЖКИ с емкостью отсчета, kW.h |
999999,99 |
|
Максимальный ток встроенного реле, A |
80 |
|
Степень защиты корпуса |
IP 51 |
|
Габаритные размеры, mm, не более |
186*118*58 |
|
Установочные размеры, mm, не более |
138*92 |
|
Масса, kg, не более |
0,850 |
|
Средняя наработка до отказа, h, не менее |
70500 |
|
Межповерочный интервал, лет |
8 |
|
Срок службы, лет |
24 |
|
Гарантийный срок, лет |
1,5 |
|
Реле управления нагрузкой |
+ |
|
PLC-модем |
+ |
|
Память |
+ |
|
Интерфейс RS-485 |
+ |
|
Инфракрасный порт IrDA |
+ |
|
Рабочий диапазон температур, °С |
-40…+60°С |
Счетчики с функцией PLC используются в составе Автоматизированной системы коммерческого учета электроэнергии (АСКУЭ).
Чтобы счетчики работали в АСКУЭ требуется дополнительные пуско-наладочные работы.
В стоимость счетчика не входят работы по подключению счетчиков в АСКУЭ.
Стандартный срок гарантии 18 месяцев.
При подключении счетчика в систему срок гарантии может быть расширен.
Стоимость пуско-наладочных работ рассчитывается индивидуально для каждого проекта.
В пуско-наладочные работы входят работы по составлению базы данных счетчиков, по конфигурации устройства сбора и передачи данных, внесение счетчиков в программное обеспечение АСКУЭ, формирование видов отчетов. После проведения пуско-наладочных работ проводится обучение персонала Заказчика и осуществляется техническое сопровождение в течение 12 месяцев.
